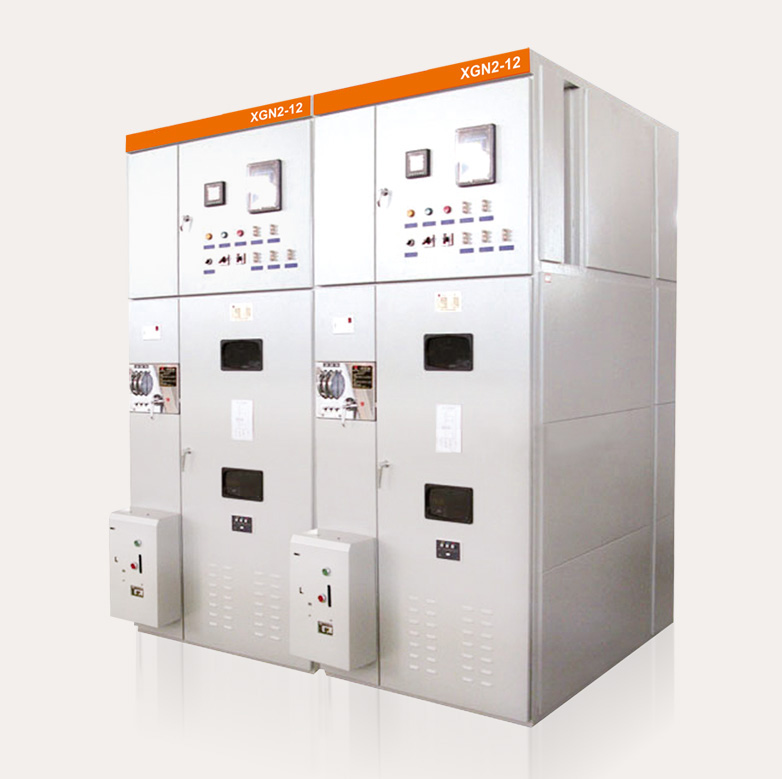

■斷路器室在柜體前下部，斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開 關連接，斷路器下接線端子與電流互感器連接，斷路器室還設有壓力釋放通道，若內部電弧發生 時，氣體可通過排氣通道將壓力釋放。

■母線室在柜體后上部，為了減小柜體高度，母線呈現品形排列，以7350N抗彎強度的絕緣子支持， 母線與上隔離開關上接線端子連接，相鄰兩柜母線室之間可隔離。

■電纜室在柜體下部的后方，電纜室內支持絕緣子可設有帶電顯示裝置，電纜固定在支架上,對于 主接線為聯絡方案時，本室則為聯絡電纜室。繼電器室在柜體上部前方，室內安裝各種繼電器等,室 內有端子排支架，門上可安裝指示儀表、信號元件等二次元件,頂部還可布置二次小母線。

■斷路器的操動機構裝在正面左邊位置，其上方為隔離開關的操作及聯鎖機械。開關柜為雙面維 護，前面檢修繼電器的二次元件，維護操動機構，機械聯鎖及傳動部分，檢修斷路器。后面維修主母 線和電纜終端，在斷路器室和電纜室均裝有照明燈。前門的下方設有與柜寬方向平等的接地母線。

■開關柜采用相應的機械閉鎖裝置，此閉鎖結構簡單操作方便，五防可靠(閉鎖見圖）

a、本閉鎖只有在斷路器確實分斷后，才能將手柄從"工作"位置拉出右旋至"分斷"閉鎖位置， 分合隔離開關，防止了帶負荷分合隔離開關；

b、當斷路器和上下隔離均處于合閘狀態，手柄處于"工作位置"時，前柜門不能打開，防止誤入 帶電間隔；

c、當斷路器和上下隔離開關均處于合閘狀態，手柄不能轉至"檢修〃或〃分斷閉鎖〃位置，避免 誤分斷路器，當手柄處在"分斷閉鎖〃位置時,只能分上下隔離，不能合斷路器，避免了誤合斷路器；

d、當上下隔離未分閘，接地開關就不能合上，手柄不能從"分斷閉鎖，，位置旋至"檢修"位置， 可防止帶電掛地線。
注：根據開關設備方案不同，有的方案不帶下隔離，或將下隔離改用接地開關，其閉鎖和五防均 能達到要求。
