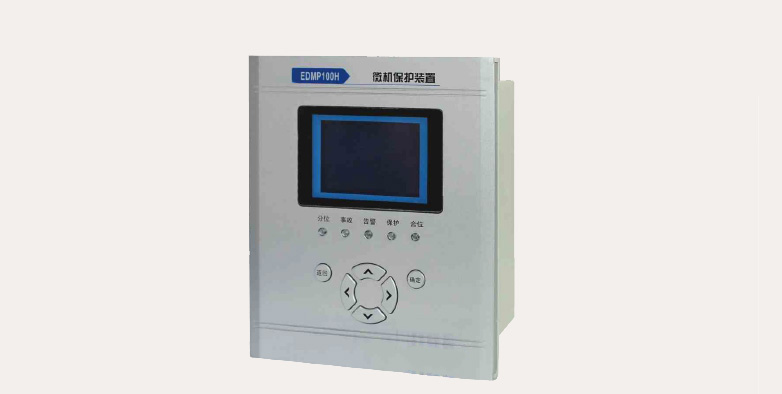

EDMP-100H系列數字式微機保護裝置

?

EDMP-100H數字式微機保護裝置適用于10kV 及以下小電流/小電阻接地系統，集保護、控制、通信、監視等功能。裝置運用元件可編程設計思想減少了維護工作量和備品備件，其能靈活地滿足多種應用場合需求,是傳統電磁式繼電保護最理想的替代產品。

應用范圍

■ 進(饋)線保護
■ 母聯分段保護
■ 變壓器保護
■ 電動機保護
■ 電容器保護
■ PT監控切換

主要特點

■ 采用高性能32位數字信號處理器（DSP），提供強大的運算處理能力，電路設計精潔，配備工業級元件，保障裝置穩定可靠運行。
■ 特有的元件級-工程級-用戶級三級編程模式，元件類型現場可設定。開關量輸入、繼電器輸出可編程。
■ 高速、高精度交流信號測量，采樣頻率達1600Hz。在毫秒級完成多個交流信號FFT計算。取樣數值有數字化校正，并能有效抑制噪聲與偏移。
■ 強大的矢量化計算方法，可得到多種派生交流信號特征，包括正、負、零序，相-線變換，角度，阻抗，功率等。
■ 能夠連續記錄 30 次事件，具有故障時間、類型、峰值的保護動作全事件記錄。
■ 采用圖形液晶顯示屏（128x64），圖形、圖標和全中文顯示。
■ 主要信號回路配有電磁干擾吸收元件，可滿足惡劣電磁環境下的工作環境。
■ 增強的MODBUS通信接口，除正常數據之外，還可傳輸實時波形、矢量數據等。
■ 完善的自檢功能，包括整定參數，記錄，操作回路，電流、電壓回路等異常監視。
■ 全封閉薄型金屬機箱，防水、防塵，并具有很強的抗靜電、電磁干擾能力；即可分布式就地安裝在開關柜上，也可集中組屏。
■ 表面貼工藝，重要器件（如電源模塊、互感器、繼電器、液晶顯示器、接線端子等）均采用國內外知名企業的成熟產品，保證裝置平均無故障時間大于100,000 小時。

?
