歐式電纜分接箱

?

產品概述

   采用三工位SF6負荷幵關組裝，巧妙的左右進出線分置，最小的結構設計， 最強的電纜配置功能，進出線可達8路。該分接箱既保留了傳統分接箱的優點，又具有環網柜的部分優點，是城網改造的理想設備。體積小，免維護，技術經濟性 好，可靠性高，安裝簡單使用方便。

   帶SF6負荷開關的電纜分接箱的特點在于:在箱體內有三個隔室，其中一個隔室密閉，密閉隔室中充有微增壓六氟化硫氣體.其中有一組以上負荷開關。負荷開關的操作機構位干操作驅動隔室內，電纜隔室內有電纜樁線及電纜終端，電纜終端與負荷幵關連接。隔室密閉的負荷開關隔室內的負荷幵關為轉盤動靜觸點式負荷開關，每個負荷幵關的轉軸上固定在繞軸的對稱扇形面有三層。電纜隔室內的電纜為三相一組，每組三個電纜終端平行依次斜下方分布，每個電纜終端與電纜樁線垂直相接,三個電纜樁線相互平行。密閉隔室有泄壓管道。

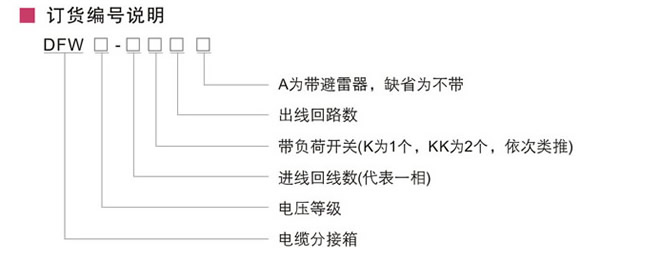

定制編號及說明

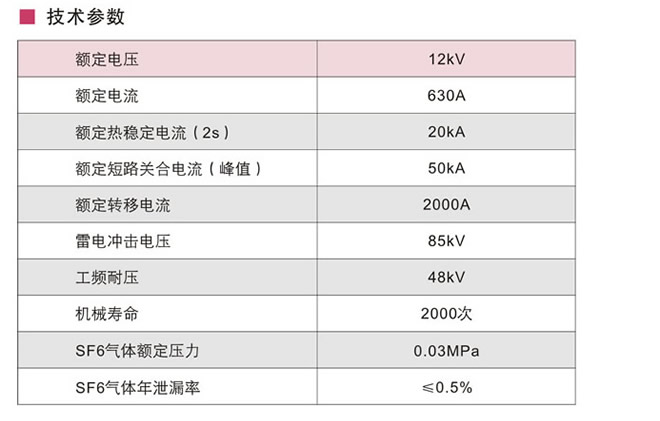

技術參數

?
