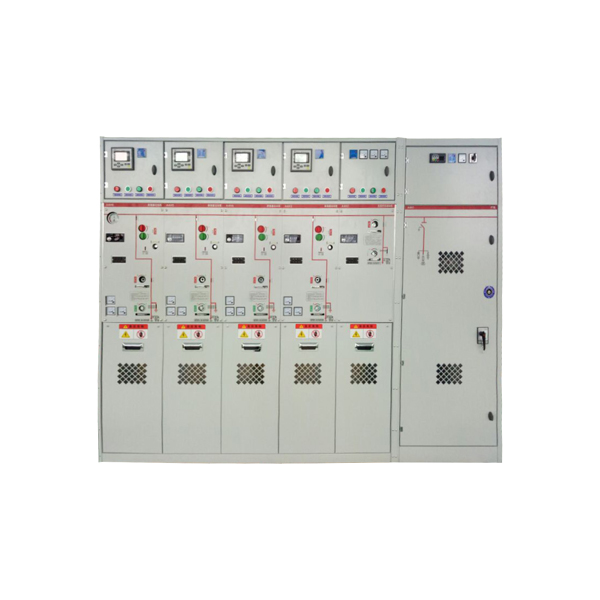

ZHSM6-12/630充氣柜

?

    ZHSM6-12/630充氣柜是新一代開關設備，主開關既可以用永磁機構真空斷路器也可以用彈簧機構的真空斷路器，整柜采用空氣絕緣與六氟化硫氣體隔室相結合，既緊湊又可擴充，適用于配電自動化。　充氣柜具有結構緊湊、操作靈活、聯鎖可靠等特點，對各種不同的應用場合（特別是環境惡劣的場所）、不同的用戶要求均能提供令人滿意的技術方案。傳感技術和最新保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案，完全可以滿足用戶不同的需求。充氣柜適用于電力系統的小型二次變電所、開閉所、箱式變電站、住宅小區、工礦企業、大型商場，特別適用于機場、地鐵、鐵路等對用電要求較高的場合。

使用的環境條件

a、周圍空氣溫度：最高40℃，（24h平均值不超過35℃），最低-25℃；

b、海拔高度：不超過3000m（超過3000m時與生產廠家協調）；

c、空氣濕度：日相對濕度平均值不大于95%，月相對濕度平均值不大于90%；

d、在二次系統中感應的電磁干擾的幅度不超過1.6kv。

產品特點

a、柜體結構：充氣隔室采用3～5MM厚不銹鋼板，經數控機床加工后采用焊接機器人焊接而成，焊接變形少，氣密性好，其余隔室采用優質冷軋鋼板，經數控折彎后焊接而成，具有精度高、強度好的特點；各功能單元均為獨立模塊，組裝極為方便。柜體各密封隔室設有獨立的泄壓通道，最大限度地保障人身安全和設備運行。

b、適用標準：GB/11022-1999高壓開關設備和控制設備標準的共同技術要求；　GB/3906-1991　3～35kV交流金屬封閉開關設備；

c、防護等級：充氣隔離為IP67；低壓柜體為IP4X。

?
